智能手控花格榫卯迷宫互动游戏装置

我通过“海派百工”等纪录片,了解到花格榫卯,从古代建筑的平面窗格到陈标爷爷的立体花瓶,一件作品的诞生需要从绘画到木雕的十八般手艺。我认为花格榫卯木片就像乐高一样,相似小单体可以搭出丰富形态。作为一名迷宫爱好者,我也调研了很多现有的迷宫,花格榫卯正好可以作为迷宫的拼接材料,由此我开始设计制作“花格榫卯乐高迷宫”。

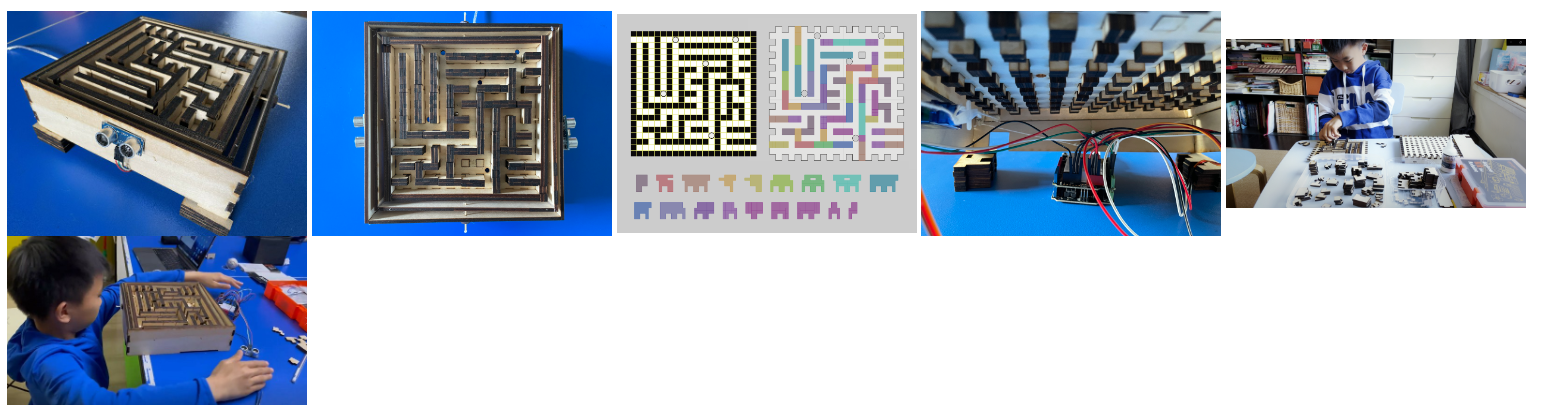

      画出迷宫的平面图后,我设计了1/2榫卯结构,利用榫卯让迷宫的“墙”连起来,并考虑了多面墙体交叉的情况,制造出18种小木片;我通过激光切割将小木片切出来并搭建;之后我又加上了两层“围墙”建立两个方向的“轴”,分别控制迷宫的前后和左右晃动;

      同时,我选择了超声波传感器接收手靠近的距离,从而控制舵机带动迷宫可控地运动,超声波接受到手在2cm -12cm范围内的信号时,会相应地让舵机在0度到90度之间转动,一个舵机控制左右的运动,一个舵机控制前后的运动,这样玩家就可以通过手势控制来玩智能手控花格榫卯迷宫互动游戏装置啦。

      这个设计的创意在于,其他人可以通过激光切割搭建属于自己的手势控制迷宫装置,打造自己的玩具;其次,更多的人可以因为我的作品了解到上海的非遗“花格榫卯”,达到了宣传保护非遗的作用;更重要的是,在后疫情时代,通过非接触式手势控制来调节内部装置可以不只是迷宫玩具,更可以被运用到更多的公共场所,例如作为展览门口的立体导览图,可以更好、更安全地让同学们了解场馆。
